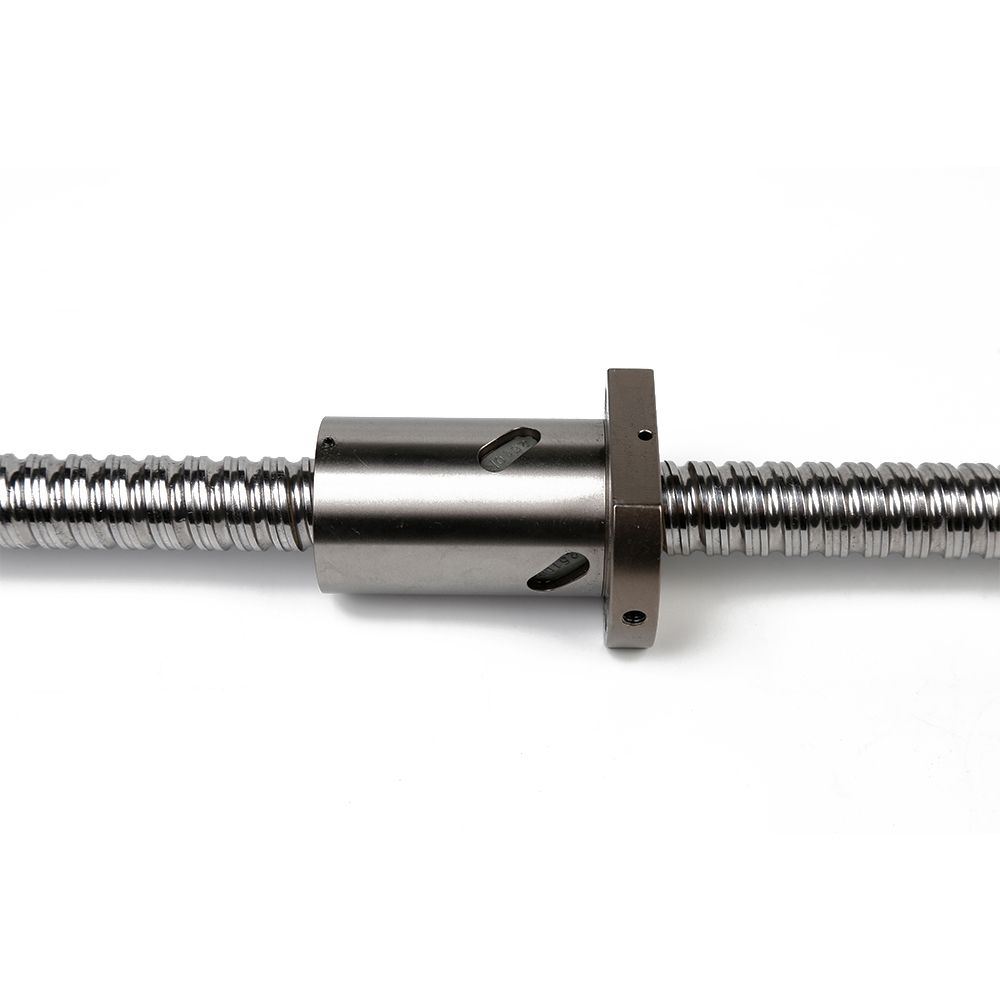

滚珠丝杠副是在丝杠和螺母之间以滚珠为滚动体的丝杠传动元件。滚珠丝杠副的结构类型有很多种，按滚珠循环方式可分为外循环和内循环。外循环返珠多为插管式，内循环返珠多为腰形槽块式。根据螺旋轨道的横截面形状，有单圆弧和双圆弧两种横截面，由于双圆弧截面的轴向刚度大于单圆弧截面的轴向刚度，所以双圆弧截面螺杆目前被广泛使用。
准备阶段
首先，为确保安装顺利，你需要准备一个直径与丝杠滚珠槽相匹配的套筒。接着，将丝母用煤油彻底清洗后，在滚珠槽内均匀涂抹一层润滑脂。准备套筒和润滑脂是不可忽视的步骤，它为后续安装提供了便利和保障。
安装滚珠
然后，利用针状物蘸取少量润滑脂，将滚珠逐个粘起并小心放入滚珠槽内，直至全部放完。将滚珠逐个粘起并放入滚珠槽时，需要特别小心，以确保滚珠不会被挤出。接着，将套筒轻轻放入丝母内，用丝杠顶住套筒进行旋转，即可顺利将其旋入。利用套筒辅助旋入丝母的过程中，套筒起到了关键作用，防止了滚珠的挤出。
安装注意事项
安装时，选择合适的假轴和钢珠是非常重要的，以确保安装的准确性和耐磨性。例如，对于直径为16的丝杆，应选用16的假轴并装入3.175的钢珠；而对于直径为32的丝杆，则应选用32的假轴并装入6.350的钢珠。此外，安装完成后，旋转螺母以检查其前进后退是否顺畅，确保安装顺畅是确认安装成功的重要步骤。
1. 首先，将滚珠丝杠螺母和滚珠彻底清洁。
2. 把塑料挡珠器（即滚珠反向器）放回螺母内，确保挡珠器的滚珠进出口与螺旋槽能够平滑衔接。
3. 在螺母内均匀涂抹一层油脂，以起到润滑作用。
4. 按照一个挡珠器对应一个循环园的原则，将滚珠逐个放入螺旋槽内。请注意，并非所有螺旋槽都需要填满，而是根据挡珠器的数量来确定循环园的数量。
5. 将螺母轻轻拧入丝杠内，同时注意不要让滚珠掉落。
6. 旋转螺母，检查其前进后退是否顺畅，若顺畅则表示安装成功。
重新安装方法
如果不慎拆卸了螺母或需要重新安装螺母，可以按照以下方法进行：制作一个外径略小于螺杆滚道底径、内径略大于螺杆端部外径、长度长于螺母的空心套。制作空心套是为了便于重新安装，将清洗干净且无滚珠的螺母穿入空心套内，然后按每个循环沟槽逐个装入滚珠。装满一圈后轻轻转动空心套确认顺畅，再推动其装下一圈，直至全部装满。接着，将堵口的填充物去除，将螺母和空心套一起套入螺杆轴端。一手顶住空心套，一手慢慢旋入螺母，直至其顺畅地旋入螺杆的有效螺纹沟槽部分。最后，注入润滑脂并测试顺畅，在螺母的注油孔注入润滑脂或润滑油，并旋转螺母全行程移动两次以上以确保运转顺畅。至此，重新安装工作完成。
